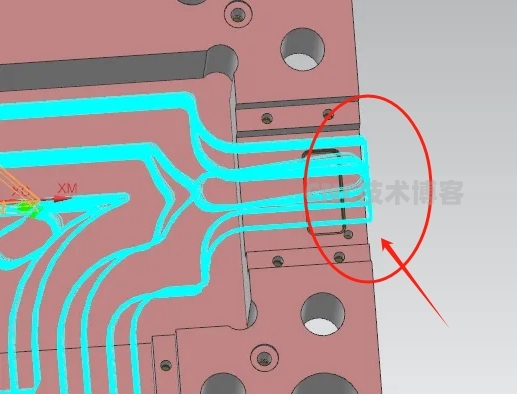

UG型腔铣开粗边缘位置刀路拐弯解决方法
解决方法：

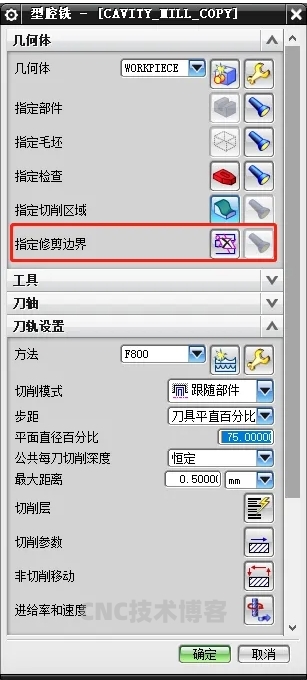

1、打开型腔铣工序，点击指定修剪边界，如下图所示：

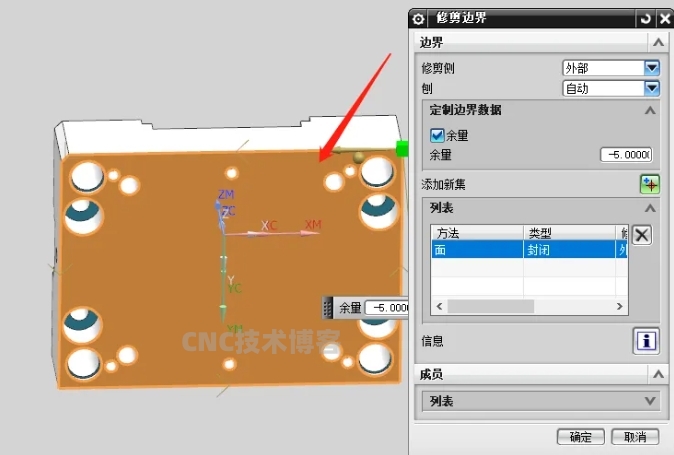

3、在修剪边界中选择部件的最大底面作为边界，修剪侧选外部，余量设置为-5MM，刀具就会往外延伸5MM距离，设置太小的话加工不干净，设置太大就会浪费加工时间，这个距离也需要根据使用的刀具直径大小去进行调整，如下图所示：
3、再次生成刀路，此时刀路边缘位置的拐角刀路的问题就解决了，如下图所示：
