于NX2212之后更改了NX许可证方式，导致本地所有安装的UG导出PDF文件都变得很慢很卡。
经过排查，并找到原因，现在已经修复。
使用前提条件：
1.安装了NX2212以上的用户， 正版NX用户不支持，因为不会卡。
2.导出到PDF文件觉得很慢的用户。（我是因为需要导出PDF的程序单）
使用方法：
1、下载附件附件 解压到D盘，或者其他地方

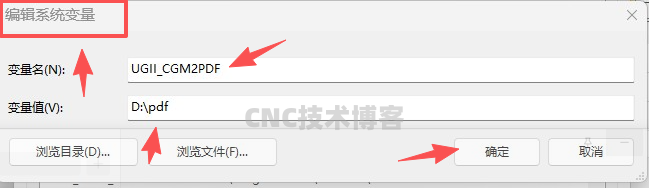

2、设置环境变量UGII_CGM2PDF=D:\pdf
文件解压到哪就填那个目录
重启UG软件即可生效！
提取自NX2406
测试 NX10.0 NX2206 NX2306 NX2406 导出pdf速度降低到1秒左右
如果不想使用或者认为有问题，可以删除以上环境变量和文件夹，即可恢复原始状态
