UG自定义文件保存路径的方法
1、在我们打开或者新建UG 图档时,显示的是系统默认的路径,如何才能自定义文件保存路径呢?

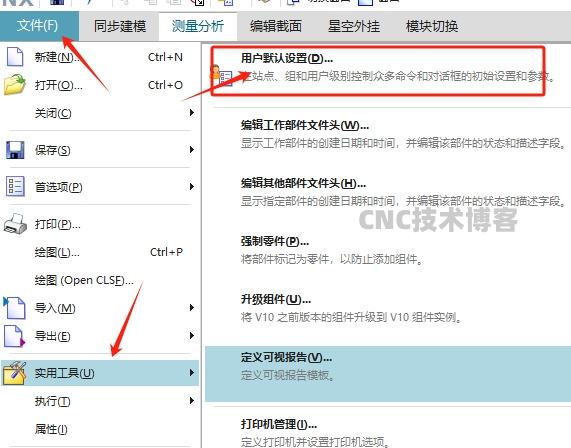

2、打开UG后,点击【用户默认设置】,如下图

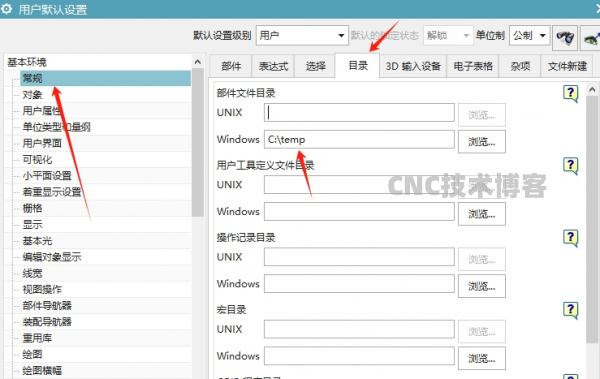

3、选择【基本环境】-【常规】-【目录】,在“部件文件目录”中的“windows”后面选择默认路径,如下图,然后点击确定
4、点击【确定】即可。 5、重新启动UG软件,就好发现,默认的目录已经改成你自己想要的路径了。
顶: 2 踩: 01、在我们打开或者新建UG 图档时,显示的是系统默认的路径,如何才能自定义文件保存路径呢?
2、打开UG后,点击【用户默认设置】,如下图
3、选择【基本环境】-【常规】-【目录】,在“部件文件目录”中的“windows”后面选择默认路径,如下图,然后点击确定
4、点击【确定】即可。 5、重新启动UG软件,就好发现,默认的目录已经改成你自己想要的路径了。
