UG12如何安装星空外挂7.9版本

星空外挂目前在个人实际工作中使用的频率很高,个人目前使用的是星空外挂7.9 的版本。

 UG12如何安装星空外挂7.9版本 工作总结 第1张

由于无法使用自动安装的方式,固采用手动安装的方法,在此记录一下安装过程。

 UG12如何安装星空外挂7.9版本 工作总结 第2张

将星空外挂7.9解压,解压后将QuickCAM文件粘贴到E盘根目录。

 UG12如何安装星空外挂7.9版本 工作总结 第3张

 UG12如何安装星空外挂7.9版本 工作总结 第4张

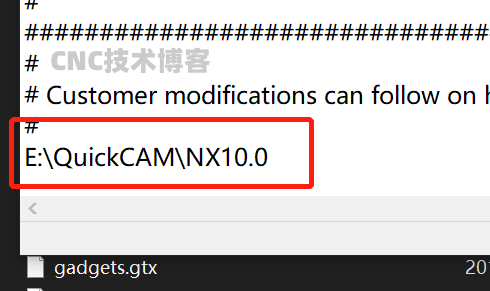

打开UG的安装目录,依次打开上图的文件夹,找到custom_dirs.dat文件,用记事本的方式打开该文件。将E:\QuickCAM\NX10.0放于文件末尾。

 UG12如何安装星空外挂7.9版本 工作总结 第5张

最后在电脑里面添加一个系统环境变量即可,星空外挂安装成功了。

 UG12如何安装星空外挂7.9版本 工作总结 第6张

类型:压缩文件|已下载:1024|下载方式:付费下载
立即下载
