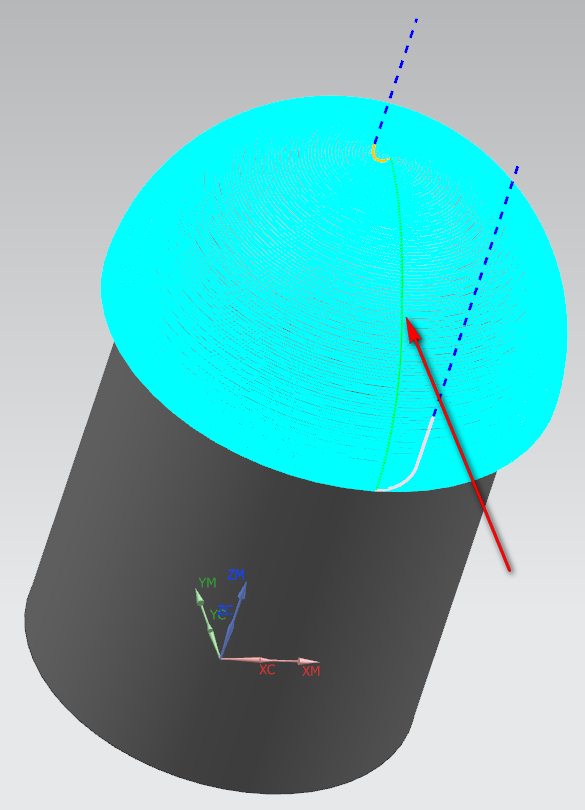

UG编程如何解决曲面进刀痕的问题

解决方法:

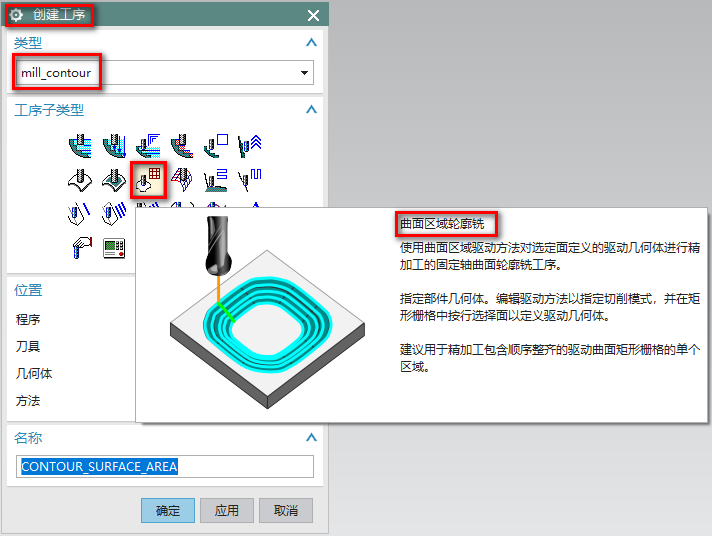

1、在加工界面中,创建工序-mill_contour-曲面区域轮廓铣,如下图所示:

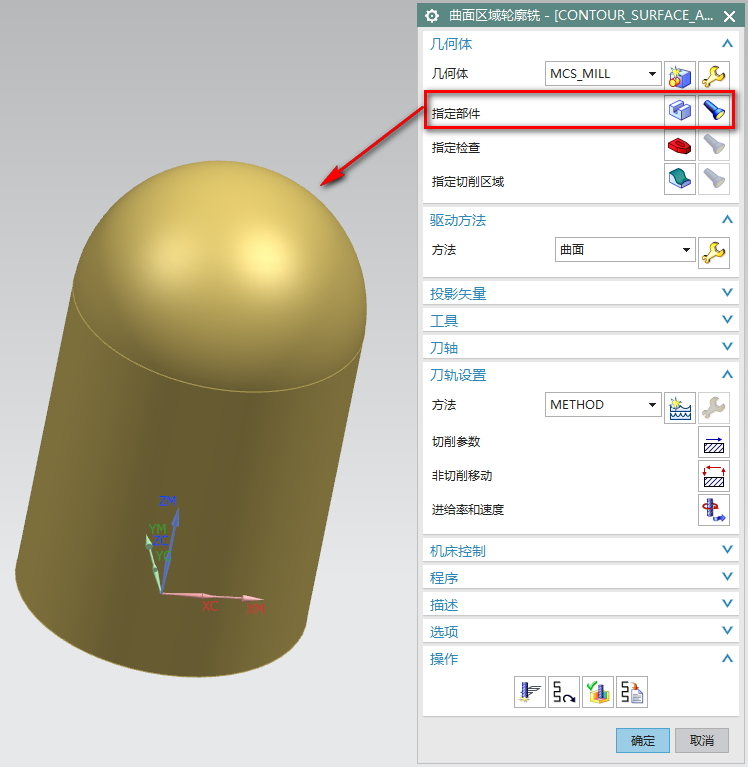

2、在曲面区域轮廓铣界面中,指定部件选择要加工的工件,如下图所示:

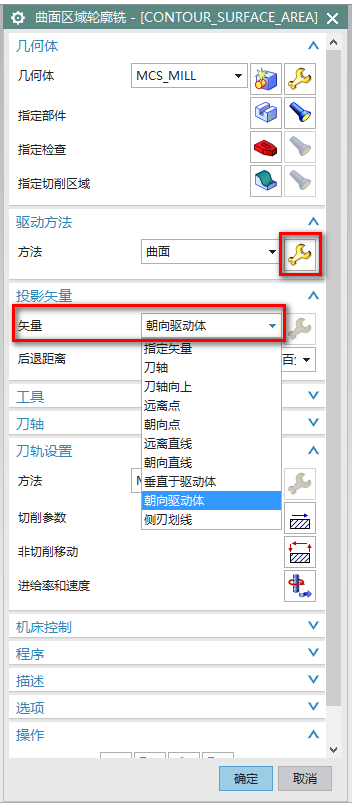

3、在投影矢量位置,矢量-朝向驱动体,设置完后点编辑(黄色扳手),如下图所示:

4、在曲面区域驱动方法界面,指定驱动几何体选择曲面,刀具位置-相切,切削方向要选择顶部横向箭头,切削模式-螺旋,步距-数量根据刀具和面的大小来定,如下图所示:

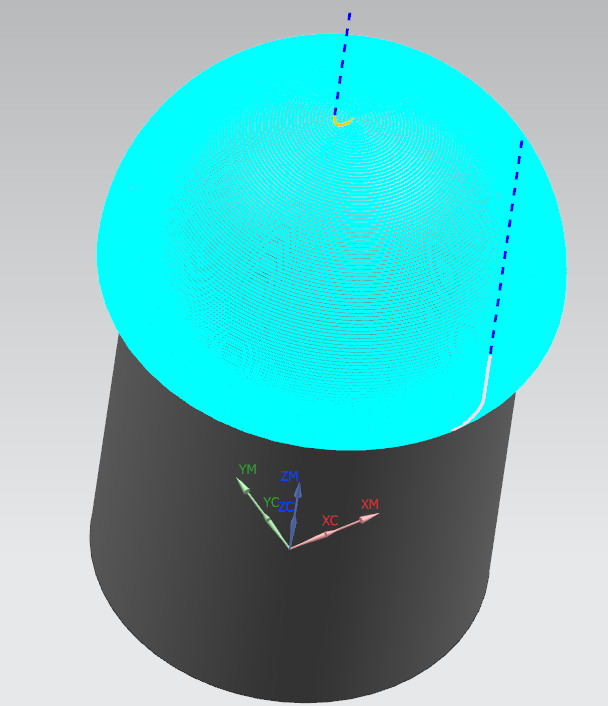

5、设置完成后,生成刀轨,得到无进刀痕迹的刀轨,如下图所示:


解决方法:
1、在加工界面中,创建工序-mill_contour-曲面区域轮廓铣,如下图所示:

2、在曲面区域轮廓铣界面中,指定部件选择要加工的工件,如下图所示:

3、在投影矢量位置,矢量-朝向驱动体,设置完后点编辑(黄色扳手),如下图所示:

4、在曲面区域驱动方法界面,指定驱动几何体选择曲面,刀具位置-相切,切削方向要选择顶部横向箭头,切削模式-螺旋,步距-数量根据刀具和面的大小来定,如下图所示:

5、设置完成后,生成刀轨,得到无进刀痕迹的刀轨,如下图所示:
