小批量迷你小铜件加工工艺分享
铜件尺寸为25*12*3,铜件尺寸比较小，厚度也比较薄。

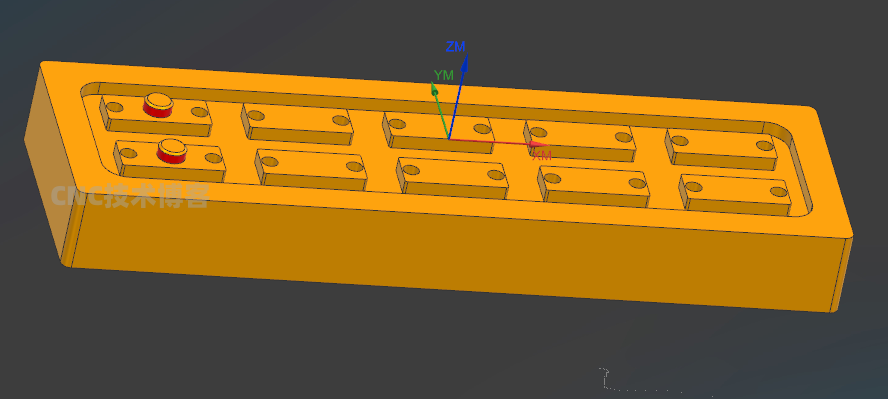

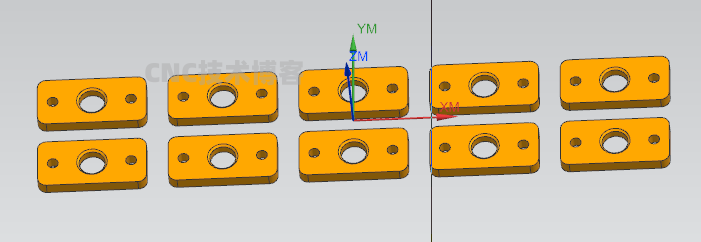

我进行排版加工，直接一出十件，厚度来料到位。

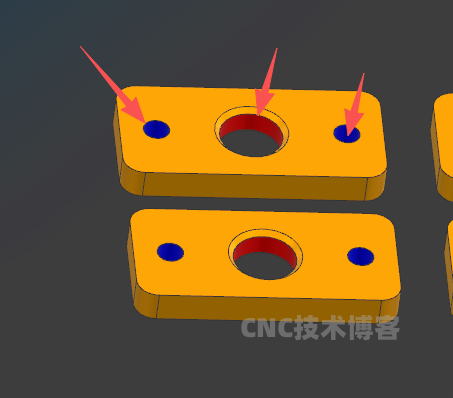

红色部分为精孔，蓝色部分是两个M3螺纹孔

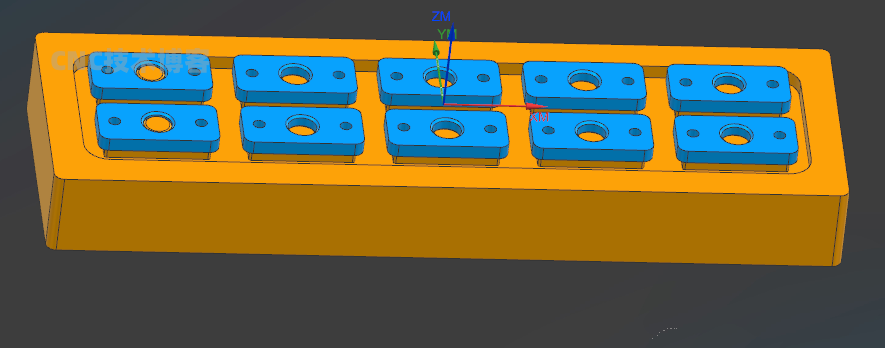

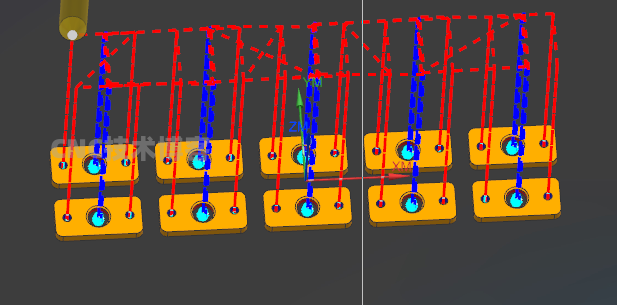

工序一直接用压板压，将铜板上面的精孔和螺纹孔加工出来。

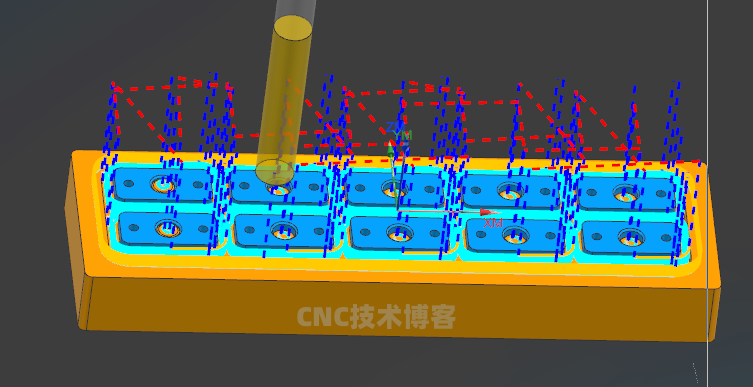

工序二设计了一个如图所示的工装，背面螺丝反吊，将产品锁在工装上面加工至成品。
为了提高效率，工装做两件，需要保证两件工装高度一致，实现快换。
