UG选线加工成链如何使用

2D线加工成链选择技巧非常重要,方法不对怎么选择都选择不上,那如何选择呢?详细解决方法如下图:

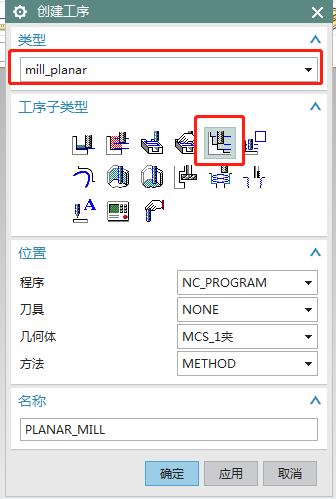

1、在加工模板下,【插入】-【工序】-【Mill_Planar】-【平面铣】,如下图:

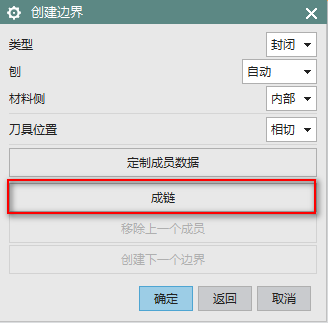

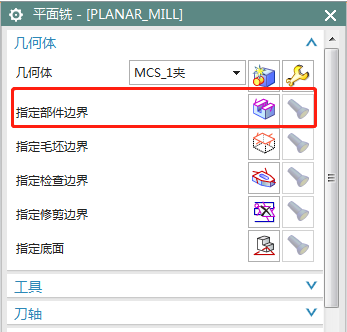

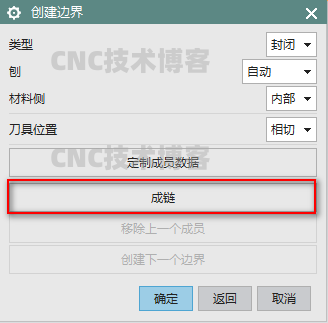

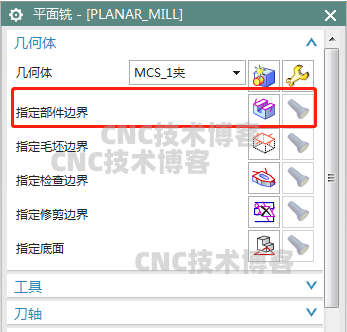

2、在弹出的对话框-【指定部件边界】-【模式】-【曲线/边】-【成链】,如下图:

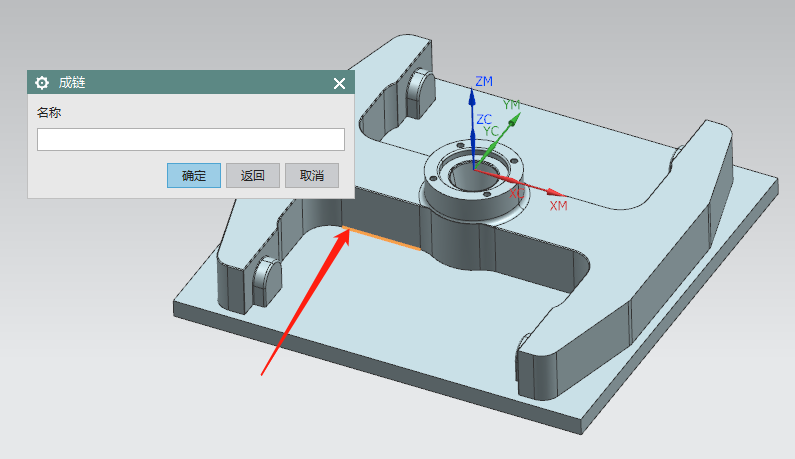

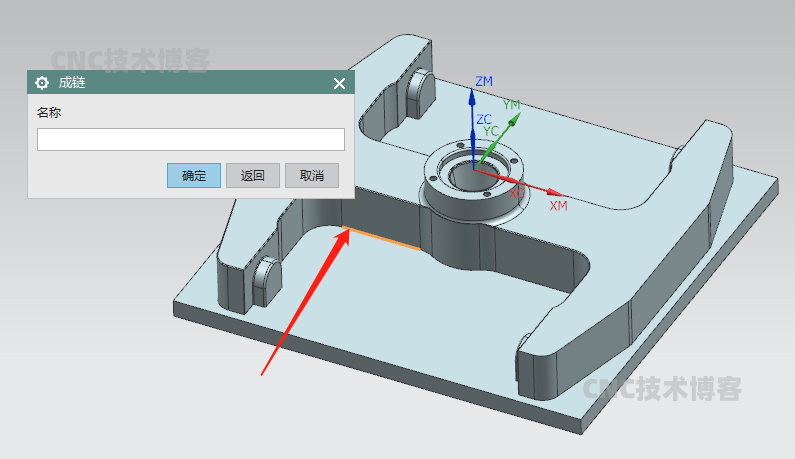

3、关键的一步是成链的选择方法,要确定是顺铣针选择还是逆时针选择,下图以顺时针选择来举例,先选择第一根线的终点部分,如下图:

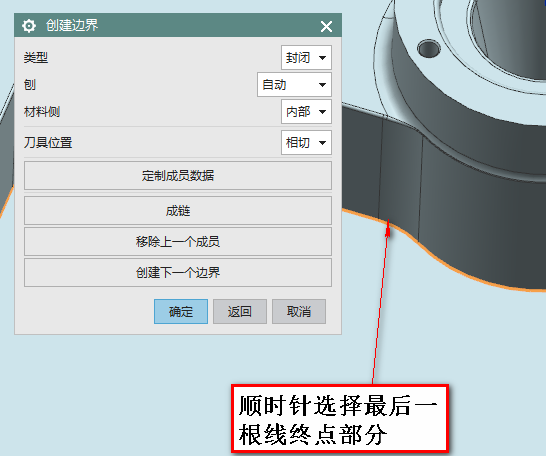

4、接着按顺时针选择最后一根线的终点部分,如下图:

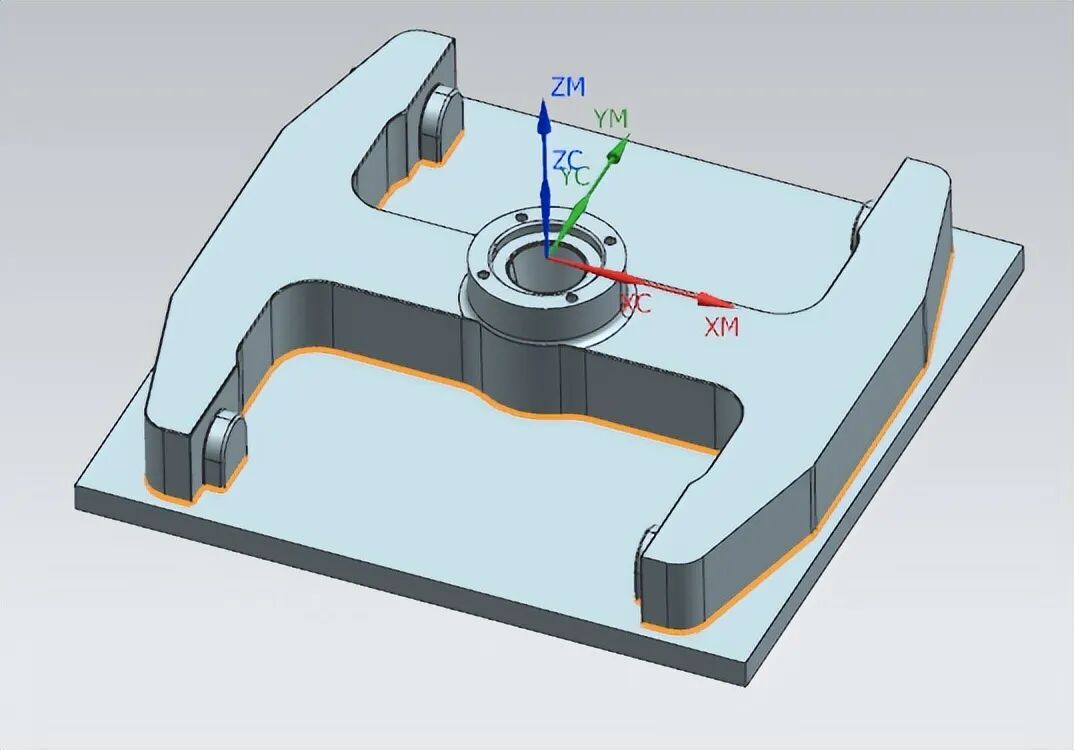

5、最后快速成链选择上所有边界,如下图:
