分享NX如何解决爬面使用检查体后大量跳刀的问题

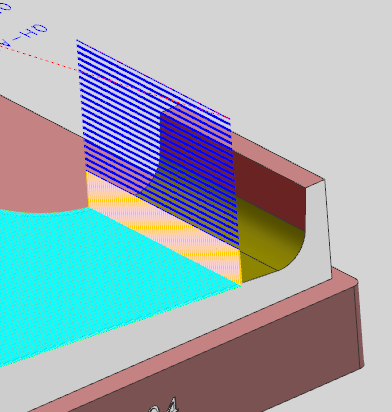

在爬面刀轨加工中,如果使用了检查体,参数没有设置好,就会有很多跳刀,那么针对这类跳刀问题如何去解决呢?下面跟大家分享一下方法。


解决方法:

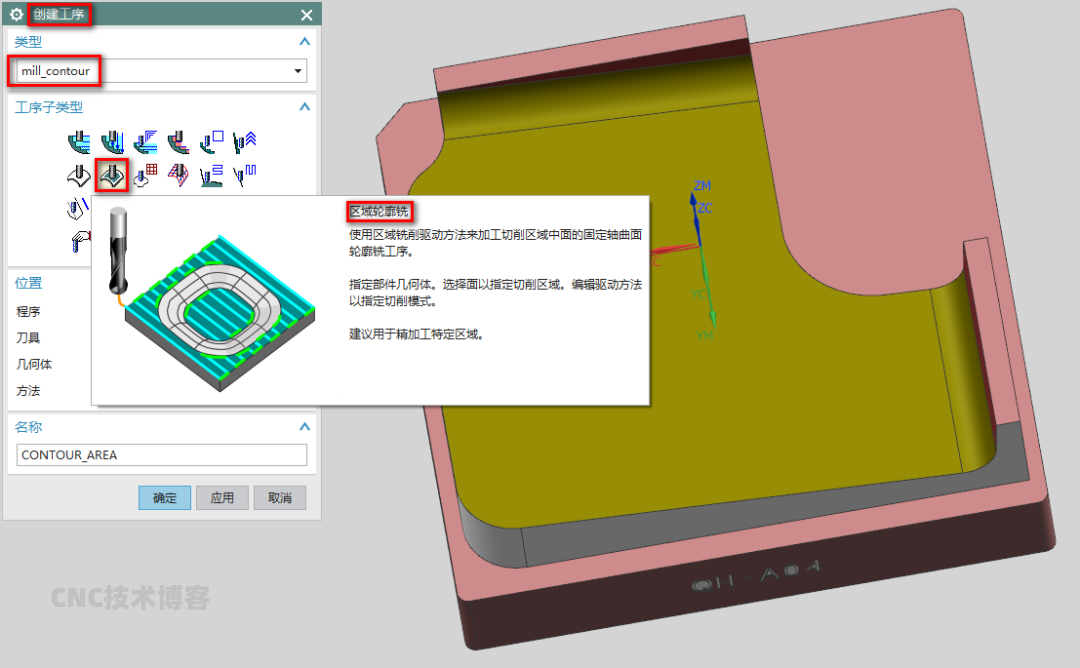

1、在加工界面中,创建工序-mill_contour-区域轮廓铣,如下图所示:

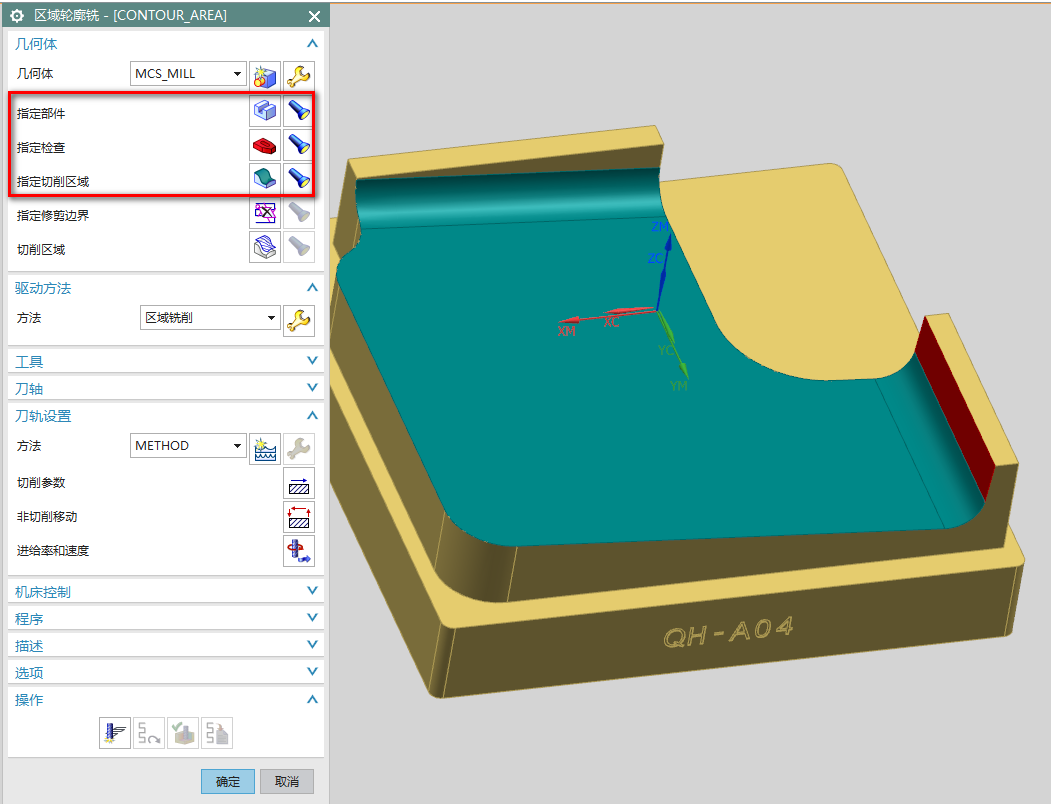

2、在区域轮廓铣界面中,指定部件选择工件,指定切削区域选择要加工的范围,指定检查体选择侧面避开的位置,如下图所示:

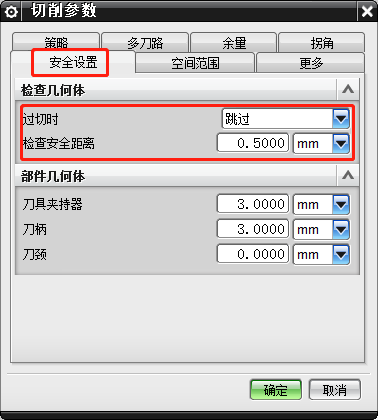

3、使用球刀爬面检查体后,需要打开切削参数-安全设置-检查几何体-过切时,选择跳过;在检查安全距离中设置为0.5MM,主要是为了避开工件的侧面,这样设置可以解决跳刀与撞刀,如下图所示:

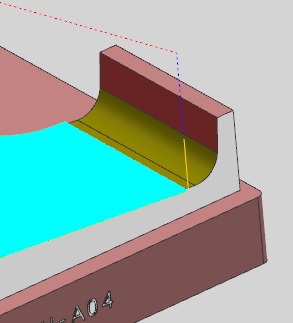

4、设置完成后,再次生成刀路,跳刀问题就可以解决了,如下图所示:
