加工中心刀棒定位程序如何编写

CNC技术工作总结

在我干产品零件的过程中，经常使用刀棒来定位，使用起来非常的方便，而且操作和程序也非常的简单，再次记录一下，分享给有需要的朋友。

首先装一个刀棒（图片中的刀棒是将倒角刀反过来装夹的），按照我们正常的操作对刀

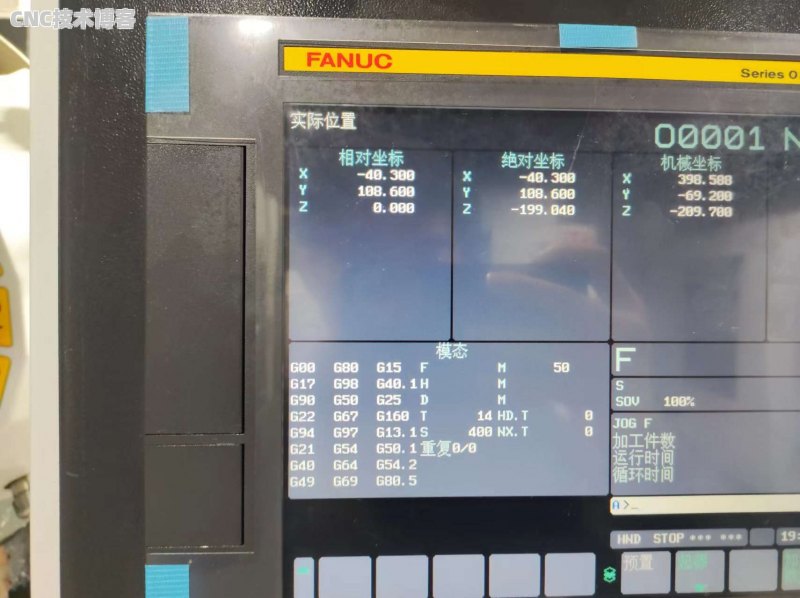

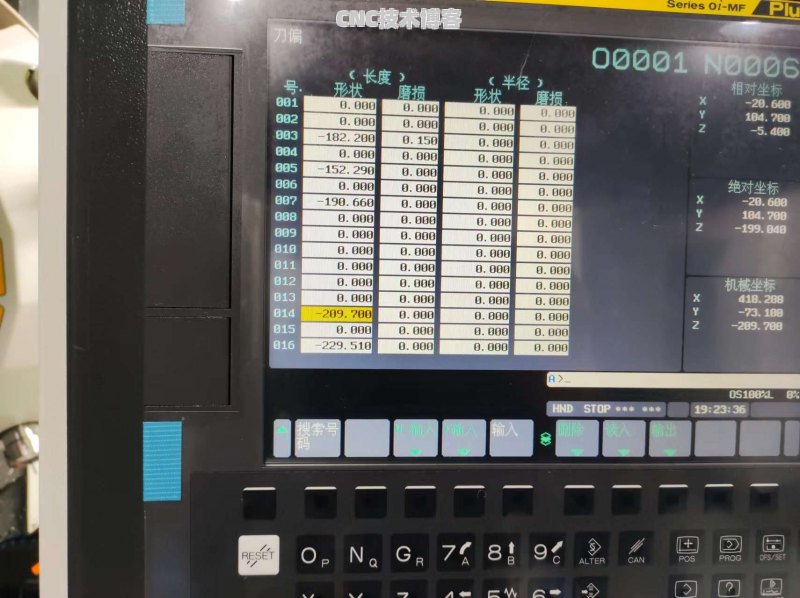

将对刀的数值输入对应的长度补偿中，对完后先不要把刀棒抬起来，现将相对坐标Z归零

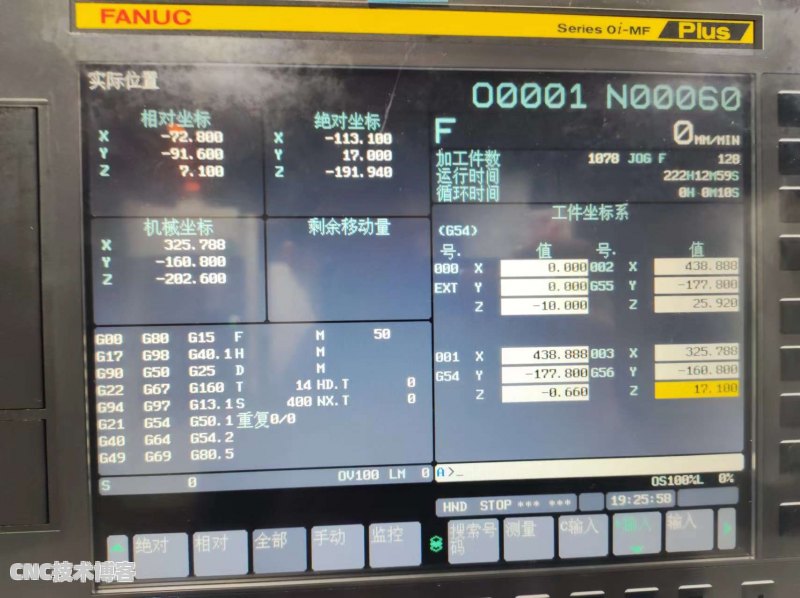

将刀棒手动的摇到我们需要定位的地方，相对坐标Z值加上10毫米的刀棒就是定位坐标系的Z，将XY的机械坐标输入对应的坐标系。（坐标系随便选择一个空闲的坐标系即可，图片中的坐标是G56）

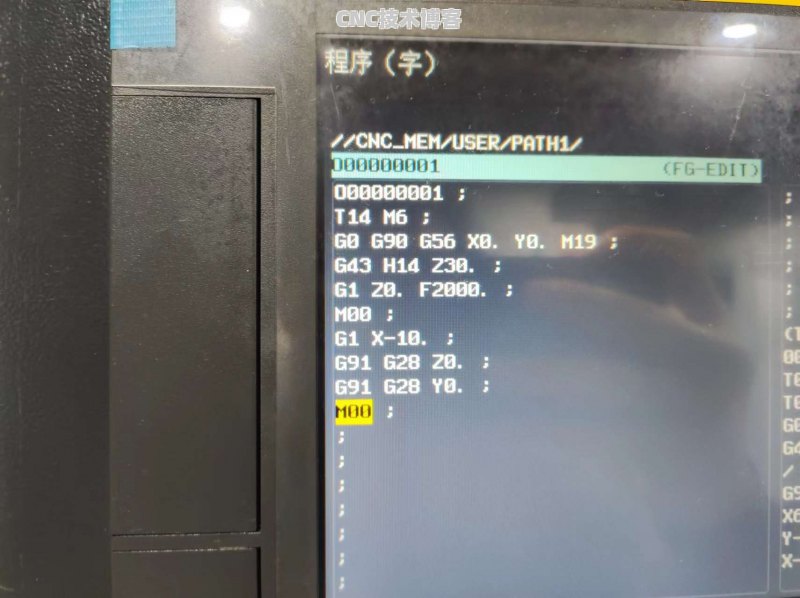

然后再加工是程序前面输入一段上图的程序即可实现刀棒定位。

T14 M6（调出刀棒）

G0 G90 G56 X0. Y0. M19（读取刀棒的坐标系及M19定位）

G43 H14 Z30.(读取长度补偿 G0的速度下降到30的安全高度)

G1 Z0. F2000.（G1 的速度下刀需要定位的地方）

M00(将产品零件靠上刀棒)

G1 X-10.（X工作台向右移动10毫米）

G91 G28 Z0.（刀棒上抬）

G91 G28 Y0.（工作台移动到人面前）

M00（敲平工件，再按启动，继续运行零件的程式）

以上就是关于刀棒定位的全部过程，有不明白的朋友可以在下面留言，抽空我会回复
